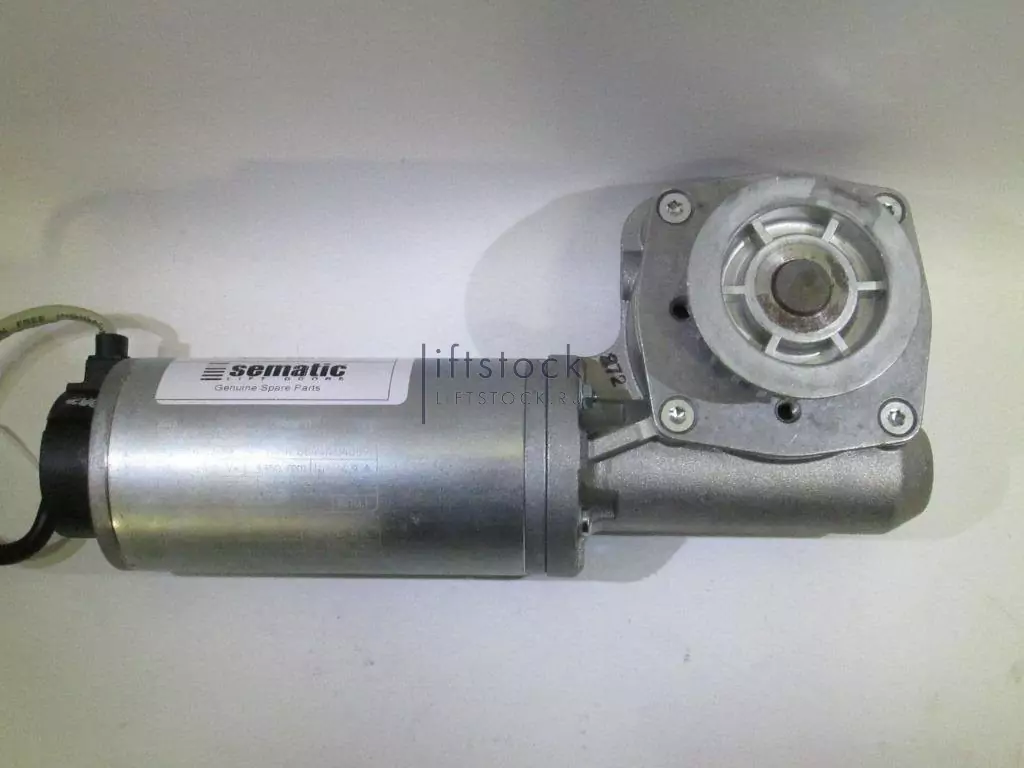

Мотор привода дверей SEMATIC GR63X55 B105AALX02 24Vcc 90 W кабель 1500 мм

Мотор привода дверей SEMATIC GR63X55, артикул B105AALX02 — оригинальный электродвигатель постоянного тока напряжением 24 В мощностью 90 Вт, предназначенный для автоматических дверных приводов лифтов производства SEMATIC. Кабель подключения длиной 1500 мм обеспечивает подключение без наращивания в большинстве стандартных шахт. Деталь применяется при плановом техническом обслуживании и аварийном ремонте лифтового оборудования.

Где применяется мотор B105AALX02

Данный электродвигатель устанавливается в дверные приводы серии SEMATIC GR63X55, которые широко используются в пассажирских, грузопассажирских и больничных лифтах с раздвижными дверями. Привод SEMATIC GR — одна из наиболее распространённых систем управления дверями в лифтах европейского и азиатского производства, поэтому запрос на замену мотора B105AALX02 поступает регулярно как от лифтовых компаний, так и от управляющих организаций ЖКХ.

Мотор обеспечивает вращение ременного или шестерёнчатого механизма привода, который через систему рычагов и тяг открывает и закрывает створки дверей кабины. При износе щёток, выходе из строя обмоток или механическом повреждении ротора дверь перестаёт закрываться до конца, движется рывками или вовсе останавливается — всё это устраняется заменой именно этого мотора.

Технические характеристики

Параметр	Значение
Артикул (Part Number)	B105AALX02
Серия привода	SEMATIC GR63X55
Тип тока	Постоянный ток (DC)
Напряжение питания	24 В (24 Vcc)
Мощность	90 Вт
Длина кабеля	1500 мм
Производитель	SEMATIC (Италия)
Тип детали	OEM (оригинальная запасная часть)
Назначение	Привод автоматических дверей лифта

Признаки неисправности мотора дверного привода лифта

Замена мотора SEMATIC B105AALX02 требуется, если наблюдается один или несколько из следующих признаков:

• Дверь лифта не закрывается полностью или останавливается на полпути;
• Дверь движется рывками, неравномерно или с вибрацией;
• Слышен характерный гул или скрежет при работе привода без видимых механических повреждений;
• Контроллер лифта фиксирует ошибку «Door fault» / «Ошибка двери»;
• Мотор не запускается при подаче напряжения — обрыв обмотки или выход из строя щёток;
• Перегрев корпуса мотора в процессе работы.

Перед заменой мотора рекомендуется проверить напряжение на разъёме питания (должно составлять 24 В DC ± 10%), состояние ременной передачи или шестерни, а также убедиться в отсутствии механического заклинивания направляющих дверей.

Порядок замены мотора SEMATIC GR63X55

Замена производится квалифицированным лифтовым механиком с соблюдением требований безопасности (ПБ 10-558-03, ГОСТ Р 53780). Общая последовательность действий:

1. Отключение питания. Обесточить шкаф управления лифтом, установить предупредительный знак на панели.
2. Снятие кожуха привода. Открутить крепёжные болты кожуха привода на двери кабины или на дверях шахты — в зависимости от типа конфигурации.
3. Фиксация положения ремня/шестерни. Отметить положение элементов передачи перед разборкой, чтобы сохранить натяжение и синхронизацию.
4. Отключение разъёма кабеля. Отсоединить кабельный разъём мотора. Длина кабеля нового мотора — 1500 мм — стандартна для большинства конфигураций шахт.
5. Откручивание крепления мотора. Открутить 3–4 болта крепления корпуса мотора к основанию привода.
6. Установка нового мотора. Установить мотор B105AALX02 в обратном порядке, затянуть болты с нужным моментом затяжки согласно документации SEMATIC.
7. Проверка работы. Подать питание, выполнить 10–15 циклов открытия/закрытия с визуальным контролем плавности хода и отсутствия ошибок контроллера.

Совместимость и взаимозаменяемость

Мотор B105AALX02 является оригинальной деталью для привода SEMATIC GR63X55. При подборе запасной части обязательно сверьте артикул с шильдой на корпусе мотора или в технической документации лифта. Установка мотора с другими параметрами мощности или напряжения может привести к некорректной работе привода или его повреждению.

Если шильда повреждена или нечитаема — укажите при заказе следующее:

• Страну и год производства лифта;
• Тип и размер дверного проёма;
• Наименование и модель шкафа управления;
• Фотографию установленного мотора и привода целиком.

Наши специалисты подберут совместимый мотор или оригинальный аналог с гарантией соответствия.

Часто задаваемые вопросы

Можно ли установить мотор самостоятельно?

Нет. Работы на лифтовом оборудовании в России выполняются только специализированными организациями, имеющими лицензию Ростехнадзора. Самостоятельный ремонт лифта запрещён и опасен. Мотор поставляется в виде запасной части для сервисных организаций и лифтовых компаний.

Сколько служит мотор дверного привода?

Средний ресурс мотора SEMATIC GR при нормальной эксплуатации составляет 5–8 лет или 500 000–800 000 циклов открытия/закрытия. Срок сокращается при нарушении регулировки дверей, перегрузках или ненадлежащем техническом обслуживании.

Как проверить, что проблема именно в моторе, а не в контроллере?

Для диагностики измерьте напряжение на разъёме питания мотора при команде «открыть» — оно должно составлять 24 В DC. Если напряжение в норме, а мотор не вращается или вращается с существенным снижением оборотов под нагрузкой — неисправность в самом моторе.

Что входит в поставку?

В комплект поставки входит: мотор SEMATIC B105AALX02 с кабелем 1500 мм — 1 шт. Крепёжные болты и ремни привода в комплект не входят и приобретаются отдельно.

Есть ли гарантия?

На оригинальные запасные части SEMATIC предоставляется гарантия производителя. Гарантийные обязательства не распространяются на повреждения, вызванные неправильной установкой или эксплуатацией вне технических параметров.
